【军武次位面】作者:金色轰炸机
近日,中国版V-22“鱼鹰”倾转旋翼机的更多高清图片已经对外曝光。和去年8月份首次亮相时候的照片相比,这些图片已经能显示出更多的细节内容。

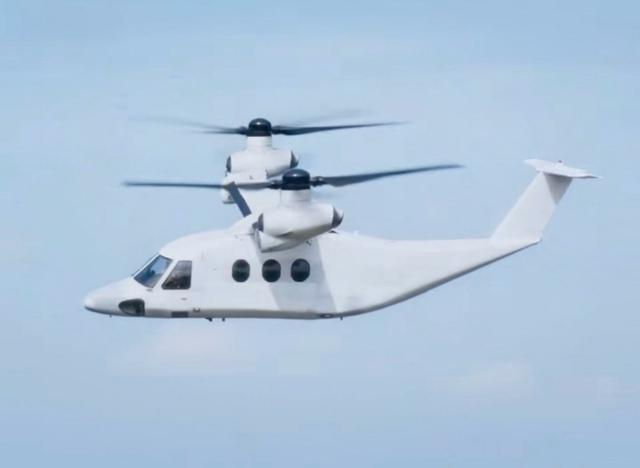

▲中国旋翼机验证机
去年8月份前后,美国防务媒体《战区》网站曾报道了中国的首款有人驾驶轻型倾转旋翼机实机试飞情况,并且给出了图片。根据当时披露的信息,外界普遍认为该机的研制单位是哈飞及其相关的研究所。其实这款倾转旋翼机的模型,早在2022年的珠海航展上就曾经公开展示过,但当时只能说是一个概念模型。

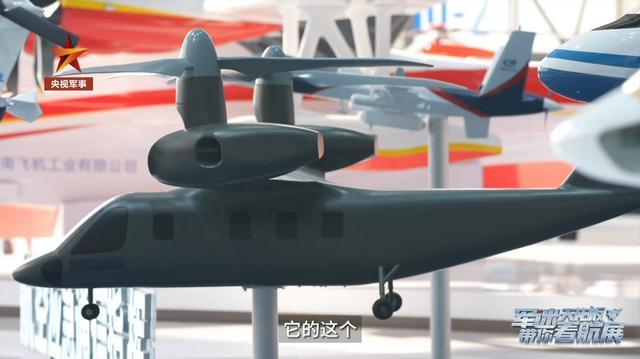

▲早期航展模型
2025年,研制单位完成了从模型到实机以至于首飞的跨越,如今的高清图片出现,显示其已经在进行更多更复杂的测试工作了。毫无疑问,这款飞机还没有完全定型,还属于不折不扣的技术验证机。
倾转旋翼机的技术向来比较复杂,它结合了直升机的垂直起降能力和固定翼飞机的高速巡航优势,没有那么容易就能迅速落地。从体型上来看,这架验证机的起飞重量预计在10吨以下,舷窗数量比较少,机身也小,最终可能不会定型。猜测主要的生产研发目的,是为了验证全倾转旋翼技术的气动构型、飞控算法和传动技术等,主要是为了积累经验。

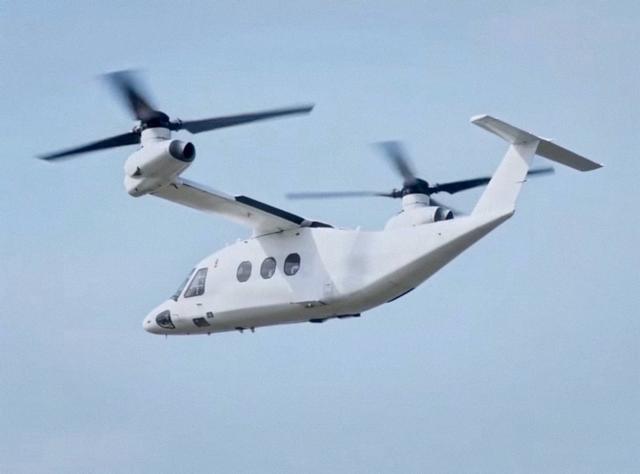

▲中国倾转旋翼机技术验证机
值得一提的是,中国的这款验证机并没有照抄美国MV-22“鱼鹰”的发动机技术构型。众所周知,MV-22曾经被奉为一时经典,但是并不能说它的动力结构也是完美的。MV-22将涡轴发动机、减速器、传动轴、旋翼打包为了一个整体,它们被安装在了机翼尖端巨大的发动机舱内,当飞机需要从直升机模态转换成固定翼模态时,这个整体结构一起就会向上或者向前倾转90度。

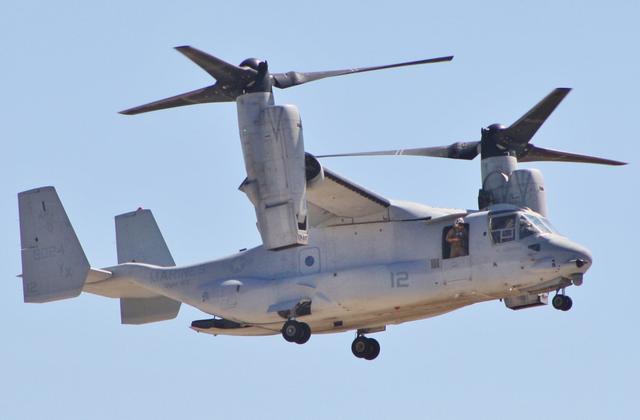

▲MV-22
这带来了至少3个方面的致命问题:第一是垂直起降时,MV-22的发动机排气口必然垂直朝下。此时数百度的炽热尾流将直接喷向军舰甲板上。在地面机场上还无所谓,但当“鱼鹰”在航空母舰或者两栖攻击舰上起降时,就会经常把甲板表面烫变形同时烧坏涂层。
第二是由于整个发动机舱的重量很大,当它们整体旋转时作动机构就要承受巨大的载荷,很容易引起机械疲劳。第三是因为MV-22的侧面有一个巨大旋转机构,因此侧面视野、机枪的射界都严重被影响。士兵从侧门索降或者舱部中门开火时,也没有足够的空间。

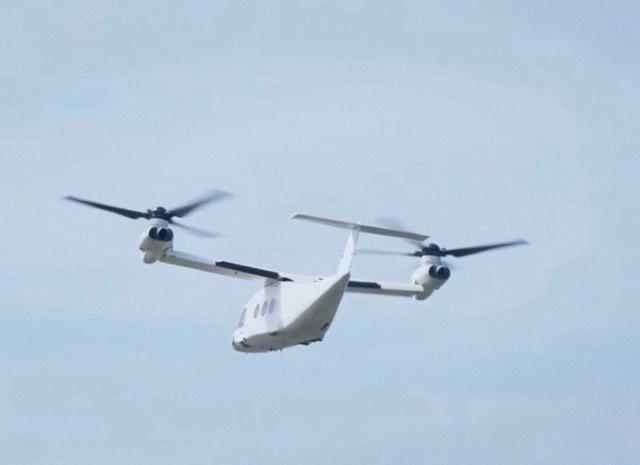

▲旋翼机验证机
美军并非不清楚MV-22的问题,但无奈其构型已经固定,几乎无法修改。所以在新一代的V-280身上,才实现了新的技术突破。V-280将动力系统拆成了两部分,也就是固定舱以及倾转机构,固定舱中放着T-901涡轴发动机,它被水平安装在机翼的最末端。旋翼、桨毂以及一组特制齿轮箱则被放在倾转机构中,可以进行向上90度的旋转。
发动机转动轴是水平的,但旋翼要从水平变垂直,这个技术难度一点也不小,不仅涉及到复杂的传动机构问题,也涉及到动力的传递。这次美国贝尔公司专门研发了一套中介齿轮机构,投入了无数资金和心血,研发时间也长达数年之久。在V-280身上,它还顺带解决了V-22饱受诟病的传动轴问题。在V-22上,两端的发动机舱是同步旋转的,所以中间的链接机构也必须要能够跟着发动机旋转。现在V-280的发动机已经完全不动了,互联传动轴就可以做成一根完全平直且贯穿整个机翼的刚性轴,传动效率极高且极不易损坏,这全是固定了发动机而带来的好处。
很明显,中国的倾转旋翼机验证机已经在设计概念、气动构型上完成了“一步到位”,超越了传统的MV-22,达到了和美国V-280的同等技术水平。不过客观来说,中国的这架验证机要真正落地,还有很长的路要走。
因为从很多重要的性能指标上来说,它和量产型还差得很远。比如就起飞重量而言,中国的这款技术验证机最大起飞重量预计不超过10吨,而服役状态的美国MV-22和美国的V-280最大起飞重量分别为27吨和14吨。但这些差距也只是暂时的,中国已经有了无人的倾转旋翼机“镧影-R6000”,这款特殊的无人机已经开工且大量生产了。通过无人机,我们同样可以积累大量的使用经验,然后再将这种经验移步到有人驾驶倾转旋翼机的开发上,就能避免MV-22通过“人命”交学费的方式。总之,中国的验证机,进化到V-280,已经只是时间问题了。
